-中文版
-English
變色硅膠干燥劑與蒙脫石干燥劑吸潮比較實驗數據
吸濕量試驗(一)
1 試驗條件與試驗方法
稱取15g 經再生處理的干燥劑放在相對濕度RH=100%,溫度T=20±4℃的干燥缸(ф=170mm)中, 隔一段時間分別測其增重。
2 試驗結果，見圖1：
圖1 相對濕度RH= 100% 條件下吸濕量變化情況
注: 吸濕量為干燥劑增重與干燥劑重量之比的百分數。
3 試驗結論：
a. 變色硅膠干燥劑在吸濕量為32%以前(吸濕時間300h 左右) , 其吸濕量與時間的關系基本上是直線;
b. 蒙脫石干燥劑在吸濕量為16.5% 以前(吸濕時間65h 左右) , 其吸濕量與時間的關系基本上是直線, 且斜率比變色硅膠干燥劑大;
c. 在120h 前, 蒙脫石干燥劑的吸濕量比變色硅膠干燥劑大, 前者為19%，后者為17%;在150h后(吸濕量19% 以后) 變色硅膠干燥劑的吸濕量比蒙脫石干燥劑大;
d. 變色硅膠干燥劑的飽和吸濕量約為33%(790h);此時蒙脫石干燥劑的吸濕量約為25. 5%，但尚未飽和。
吸濕量試驗(二)
1 試驗條件與試驗方法
將15g經再生處理的干燥劑放入相對濕度RH=40%,T=20±4℃的干燥缸上部(干燥缸下部盛有d=1.3740的硫酸) , 隔一段時間分別測其增重。
2 試驗結果，見圖2：

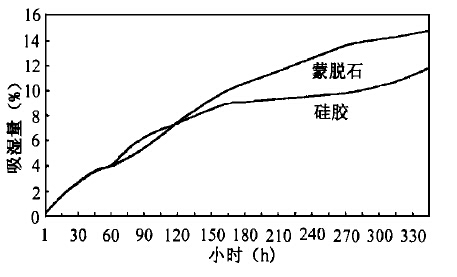

圖2 相對濕度RH= 40% 條件下吸濕量變化情況
注: 經43h 上層變色硅膠干燥劑開始變色。
67h 上層變色硅膠干燥劑已經變色。
122h 變色硅膠干燥劑基本全部變色。
150h 濕度指示紙顯示RH為50%。
3 試驗結論
a. 在RH=40%,T=20±4℃條件下,變色硅膠干燥劑與蒙脫石干燥劑的吸濕量基本相同;
b. 在吸濕量7.5%以前(120h前),變色硅膠干燥劑的吸濕量稍高于蒙脫石干燥劑;在吸濕量7.5%以后, 蒙脫石干燥劑的吸濕量稍大于變色硅膠干燥劑;
c. 在靜態(tài)吸濕122h時(此時變色硅膠干燥劑已完全變色) , 一個單位(50g) 變色硅膠干燥劑的吸附能力為3.75g;一個單位蒙脫石干燥劑吸附能力為3. 84g。
最新產品
同類文章排行
- 醫(yī)用體外生物診斷試劑檢測盒干燥劑
- 干燥劑重復使用方法
- 狗糧或其他寵物飼料用干燥劑還是脫氧劑？
- 水泡后像茶葉棍的干燥劑是什么干燥劑？
- 吸濕霸干燥劑測試報告（氯化鎂干燥劑）
- 電鍍件不良（霉點）產生原因及解決方案
- 走集裝箱海運貨物為什么會受潮？--解密集裝箱內看不見的水分
- 中國化工行業(yè)標準"HG/T 2765.1-2005"
- 用于進出口海運防潮的集裝箱干燥劑需符合哪些條件？
- 藥品干燥劑微生物檢驗指標標準
最新資訊文章
您的瀏覽歷史
