當前位置：首頁 » 春旺資訊中心 » 產(chǎn)品知識 » 脫氧劑高溫處理后的吸氧量

脫氧劑高溫處理后的吸氧量

文章出處：www.junjiedk.net責任編輯：春旺查看手機網(wǎng)址

掃一掃!

掃一掃!

人氣：-發(fā)表時間：2018-09-14 23:12【大中小】

數(shù)據(jù)來源：春旺實驗員（劉晶）

一.實驗目的

測試脫氧劑進行蒸煮或高溫處理后的吸氧量。

二.實驗內(nèi)容及數(shù)據(jù)

2.1 脫氧劑進行水浴蒸煮實驗

將20型脫氧劑放入90℃恒溫水浴鍋中蒸煮30min后,再進行吸氧量測試。

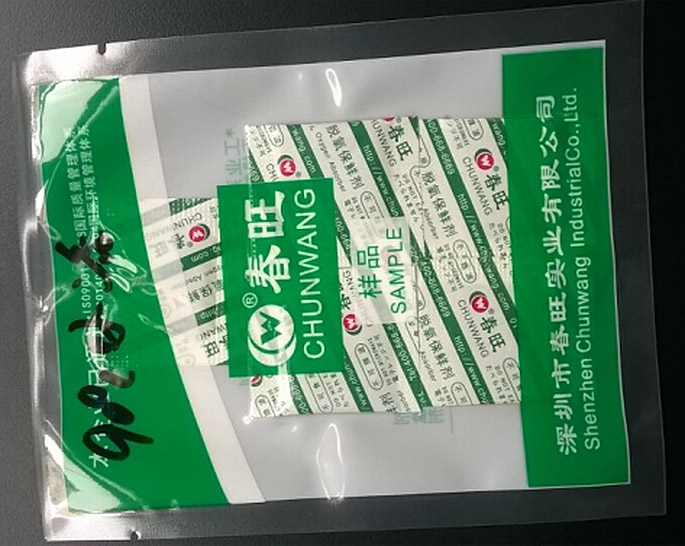

脫氧劑蒸煮前的照片：


脫氧劑蒸煮的照片：


脫氧劑蒸煮后的照片：


脫氧劑在蒸煮前后無破包，且一直處于真空包裝狀態(tài)，包裝也沒出現(xiàn)松包現(xiàn)象。說明蒸煮前后無變化。將處理后的脫氧劑進行吸氧量測試，其結果如下表：

測試時間	吸氧量（mL）
測試時間	樣品①	樣品②	樣品③	樣品④	樣品⑤
0 h	0	0	0	0	0
24 h	175	180	160	190	170
36 h	210	215	200	230	200
72 h	210	215	200	230	200
最大吸氧量	210	215	200	230	200
結果判定	全部合格，平均吸氧量為211 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL)

2.2 脫氧劑高溫處理

脫氧劑在不同溫度下處理后，再進行吸氧量測試。

2.2.1 將20型脫氧劑的復合膜密封袋(真空包裝)放在不銹鋼托盤中，放入80℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，進行吸氧量測試。其測試數(shù)據(jù)如下：

測試時間	吸氧量（mL）
測試時間	樣品①	樣品②	樣品③	樣品④	樣品⑤
0 h	0	0	0	0	0
24 h	140	130	130	150	160
36 h	170	160	160	180	200
72 h	200	200	200	220	220
最大吸氧量	200	200	200	220	220
結果判定	全部合格，平均吸氧量為208 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL)

將20型脫氧劑進行包裝復合膜密封(真空密封)，放入120℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，進行吸氧量測試。其測試數(shù)據(jù)如下：

測試時間	吸氧量（mL）
測試時間	樣品①	樣品②	樣品③	樣品④	樣品⑤
0h	0	0	0	0	0
24h	160	210	175	180	160
36h	200	255	210	220	200
72h	200	255	210	220	200
最大吸氧量	200	255	210	220	200
結果判定	全部合格，平均吸氧量為217mL。 (20型脫氧劑的單包總吸氧量為≥160mL)

2.2.2 剪開20型脫氧劑的復合袋，將其放在不銹鋼托盤中，在80℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，然后進行吸氧量測試。其吸氧量測試數(shù)據(jù)如下：

測試時間	吸氧量（mL）
	樣品①	樣品②	樣品③	樣品④	樣品⑤
0 h	0	0	0	0	0
24 h	160	160	170	160	160
36 h	220	215	220	220	200
72 h	240	230	240	240	220
最大吸氧量	240	230	240	240	220
結果判定	全部合格，平均吸氧量為234 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL)

剪開20型脫氧劑的復合袋，將其放在不銹鋼托盤中，在100℃的烤箱中烘烤30 min，烘烤后無松包現(xiàn)象，然后進行吸氧量測試。其吸氧量測試數(shù)據(jù)如下：

測試時間	吸氧量（mL）
	樣品①	樣品②	樣品③	樣品④	樣品⑤
0 h	0	0	0	0	0
24 h	140	160	140	160	150
36 h	180	190	160	190	180
72 h	200	220	190	210	200
最大吸氧量	200	220	190	210	200
結果判定	全部合格，平均吸氧量為204 mL。 (20型脫氧劑的單包總吸氧量為≥160 mL)

三. 實驗結論

3.1 20型脫氧劑用復合袋真空密封，在90℃恒溫水浴鍋中蒸煮30min后，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為211 mL。

3.2 20型脫氧劑用復合袋真空密封，放入不銹鋼托盤，在烤箱溫度分別為80℃和120℃烘烤30 min。在烤箱溫度為80℃時，真空密封包裝烘烤前后無松包現(xiàn)象，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為208 mL;在烤箱溫度為120℃時，真空密封包裝烘烤前后無松包現(xiàn)象，5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為217 mL。在120℃溫度處理后的脫氧劑的吸氧量升高。

3.3 20型脫氧劑不用復合袋真空密封，放入不銹鋼托盤，在烤箱溫度分別為80℃和10℃裸露烘烤30 min。在烤箱溫度為80℃時， 5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為234 mL;在烤箱溫度為100℃時， 5包20型脫氧劑的吸氧量均合格，其單包平均吸氧量為204 mL。裸露烘烤，在80℃低溫處理后的脫氧劑的吸氧量高。

3.4 高溫處理脫氧劑，主要是對脫氧劑原料里面的水分含量造成影響。溫度越高，原料里的含水量越少。而脫氧劑在水分和溫度的作用下，影響其吸氧量。如3.2中所示，脫氧劑密封，不同溫度處理后無松包現(xiàn)象，說明里面的水分損失小或者無變化，而經(jīng)過高溫處理的脫氧劑吸氧量高，說明一定高溫的活化能使脫氧劑的吸氧量升高。如3.2中所示，將脫氧劑裸露高溫處理，溫度高的使其水分流失大，而其吸氧量小，說明水分在脫氧劑的吸氧過程中很重要，直接影響吸氧量。

3.5 綜合上述實驗結果，可知在80℃下處理脫氧劑30 min，其吸氧量合格。

下一篇：脫氧劑是什么?上一篇：脫氧劑產(chǎn)生銹斑原因及解決方案

分享到：新浪微博 QQ空間騰訊微博人人網(wǎng) 網(wǎng)易微博我的淘寶復制網(wǎng)址

此文關鍵字：脫氧劑吸氧量
